Post Pasolini réplica...

Page 2 sur 3 Précédent  1, 2, 3  Suivant

Aller en bas

Post Pasolini réplica... - Page 2 Empty Re: Post Pasolini réplica...

Message  Shakos Lun 18 Jan 2021 - 13:30

Pilou a écrit:Ça commence à prendre forme! Very Happy
Tu lui a mis quoi comme pneu? Rolling Eyes
Quel moulin dans l'Alfa GT? Smile

Les pneus:, Continental race attack comp gomme médium...

La caisse: 1900 cc gasoil 170 cv différentiel a glissement limité...

Shakos

Messages : 35
Date d'inscription : 14/08/2020
Age : 60
Localisation : Darvoy

Revenir en haut Aller en bas

Post Pasolini réplica... - Page 2 Empty Re: Post Pasolini réplica...

Message  Breiznelli Mar 19 Jan 2021 - 11:47

Tu seras prêt pour le troféo ? Rolling Eyes Rolling Eyes
Breiznelli
Breiznelli

Messages : 4013
Date d'inscription : 18/10/2010
Age : 58
Localisation : Plougastel Daoulas

Revenir en haut Aller en bas

Post Pasolini réplica... - Page 2 Empty Re: Post Pasolini réplica...

Message  Shakos Mar 19 Jan 2021 - 16:53

Breiznelli a écrit:Tu seras prêt pour le troféo ? Rolling Eyes Rolling Eyes

Théoriquement ... Oui..

Maintenant, je suis tributaire de l'état de santé d'Annie, en espérant que son crabe décide d'aller voir ailleur ...

Shakos

Messages : 35
Date d'inscription : 14/08/2020
Age : 60
Localisation : Darvoy

Revenir en haut Aller en bas

Post Pasolini réplica... - Page 2 Empty Re: Post Pasolini réplica...

Message  Shakos Jeu 21 Jan 2021 - 18:41

Ce choir, pour la première fois, j'ai posé la moto sur ses roues, et ma fois, ce que je vois me rassure, le projet est bien parti, la brêle est étonnamment basse.

Post Pasolini réplica... - Page 2 Img_2143

Post Pasolini réplica... - Page 2 Img_2142

Post Pasolini réplica... - Page 2 Img_2141

Shakos

Messages : 35
Date d'inscription : 14/08/2020
Age : 60
Localisation : Darvoy

Breiznelli aime ce message

Revenir en haut Aller en bas

Post Pasolini réplica... - Page 2 Empty Re: Post Pasolini réplica...

Message  Breiznelli Sam 30 Jan 2021 - 16:07

C'est parfait tout ça !
Mais va falloir accélérer le mouvement, hein ! Twisted Evil Twisted Evil nous avons les Benelli days le we du 12/13 juin sur le circuit de l'Auxois, on espère bien t'y voir, avec Annie en pleine forme bien sûr....! Twisted Evil Twisted Evil
Breiznelli
Breiznelli

Messages : 4013
Date d'inscription : 18/10/2010
Age : 58
Localisation : Plougastel Daoulas

Revenir en haut Aller en bas

Post Pasolini réplica... - Page 2 Empty Re: Post Pasolini réplica...

Message  Shakos Sam 30 Jan 2021 - 18:09

Job du jour positionnement du frein ar. je m'en sort bien  jocolor

Post Pasolini réplica... - Page 2 Img_2144

Encore les pinces de frein avant a positionner et je pourrais finaliser les plans et lancer en fab toutes des entretoises, et il y en a un paquet, pour l'instant, j'ai empilé des rondelles de toutes formes pour simuler les entretoises.

J'ai vu sur le net, que l'on peut poster les plans de ses pièces, et des usineurs répondent, à tester... study

Shakos

Messages : 35
Date d'inscription : 14/08/2020
Age : 60
Localisation : Darvoy

Breiznelli aime ce message

Revenir en haut Aller en bas

Post Pasolini réplica... - Page 2 Empty Re: Post Pasolini réplica...

Message  Shakos Sam 30 Jan 2021 - 18:10

Les freins avant sont positionnés pour calculer l'épaisseur des entretoises.

Les pinces ont presque le bon entraxe à 3mm près :gftqweuigf:

J'ai trouvé des vis alu en M10 au pas de 125, je vais les coller dans les pinces de frein, arraser ce qui dépasse à la lime et repercer/tarauder en M8 à la bonne position.


Post Pasolini réplica... - Page 2 Img_2147

Shakos

Messages : 35
Date d'inscription : 14/08/2020
Age : 60
Localisation : Darvoy

Revenir en haut Aller en bas

Post Pasolini réplica... - Page 2 Empty Re: Post Pasolini réplica...

Message  Shakos Sam 30 Jan 2021 - 18:12

Bon finalement, aprés avoir trouvé ce doc...

Post Pasolini réplica... - Page 2 Obe250-k_benelli_350-500_fairing_dimensions

Le rabiateur passera, il faut seulement que je trouve un nouveau ventilateur extra plat.

Post Pasolini réplica... - Page 2 Img_2148

Shakos

Messages : 35
Date d'inscription : 14/08/2020
Age : 60
Localisation : Darvoy

Revenir en haut Aller en bas

Post Pasolini réplica... - Page 2 Empty Re: Post Pasolini réplica...

Message  Shakos Sam 30 Jan 2021 - 18:13

Amortisseurs reçus...

Post Pasolini réplica... - Page 2 Img_2149

Shakos

Messages : 35
Date d'inscription : 14/08/2020
Age : 60
Localisation : Darvoy

Revenir en haut Aller en bas

Post Pasolini réplica... - Page 2 Empty Re: Post Pasolini réplica...

Message  Shakos Sam 30 Jan 2021 - 18:14

Petit job de ces deniers jours.

Monter et raccorder la commande de gaz, voila le boulot, la seule manière et de démonter rampe de carbu et poignée de gaz et fabriquer/monter les câbles.
L'accès est impossible dans le cadre.
Pis
Réaffectation du bidon de récup des vapeurs d'huile, il fera un trés bon vase d'expansion (la joie des moteurs à eau).

Post Pasolini réplica... - Page 2 Img_2150

Post Pasolini réplica... - Page 2 Img_2151

Pour l'instant, le planning se tiens, il faudra vraiment que les carénages arrivent semaine prochaine.

Shakos

Messages : 35
Date d'inscription : 14/08/2020
Age : 60
Localisation : Darvoy

Revenir en haut Aller en bas

Post Pasolini réplica... - Page 2 Empty Re: Post Pasolini réplica...

Message  dom Sam 30 Jan 2021 - 18:41

Sacré beau boulot  Arrow
dom
dom

Messages : 6853
Date d'inscription : 24/03/2010
Age : 56
Localisation : BRETAGNE

Revenir en haut Aller en bas

Post Pasolini réplica... - Page 2 Empty Re: Post Pasolini réplica...

Message  les marluches Dim 31 Jan 2021 - 10:36

Shakos a écrit:

J'ai trouvé des vis alu en M10 au pas de 125, je vais les coller dans les pinces de frein, arraser ce qui dépasse à la lime et repercer/tarauder en M8 à la bonne position.

euhhhh !!! le diamètre de perçage d'une m10 pas de 125 étant à 8.8 c'est plutôt risqué de monter du m8, tu va tout arracher, surtout avec des m10 en alu. Monte plutôt des hélicoils
les marluches
les marluches

Messages : 3142
Date d'inscription : 01/05/2011
Age : 62
Localisation : Adissan (34)

http://www.lesmarluches.com

Revenir en haut Aller en bas

Post Pasolini réplica... - Page 2 Empty Re: Post Pasolini réplica...

Message  Shakos Dim 31 Jan 2021 - 17:21

Ca serais coaxial, je monterais des hélicoil, mais là, le pb c'est qu'une vis de l'étrier est décalée de 3 mm par rapport à l'axe du trou dans le fourreau de fourche.
Maintenant, les vis de la fourche sont en M8 et tout ça travaille en cisaillement/compression donc pas de pb de tenue mécanique.

Shakos

Messages : 35
Date d'inscription : 14/08/2020
Age : 60
Localisation : Darvoy

Revenir en haut Aller en bas

Post Pasolini réplica... - Page 2 Empty Re: Post Pasolini réplica...

Message  Shakos Mer 3 Fév 2021 - 18:04

Tout petit job d'hier soir, bouchage des taraudages de étriers afin de les repercer/tarauder à la bonne place.

Post Pasolini réplica... - Page 2 Img_2152

Shakos

Messages : 35
Date d'inscription : 14/08/2020
Age : 60
Localisation : Darvoy

Revenir en haut Aller en bas

Post Pasolini réplica... - Page 2 Empty Re: Post Pasolini réplica...

Message  Shakos Mer 3 Fév 2021 - 18:05

Job du jour

Les étriers sont repositionnés, sur un, mes taraudages ne sont pas bien perpendiculaires, ça force un peu sous la clé mais c'est pas bloquant.

Post Pasolini réplica... - Page 2 Img_2154

j'ai reçu les entretoises usinées, les plaquettes via l'espagne (30% moins cher), les durites (4 durittes plus les raccords pour 140 €) le train avant est terminé.

Post Pasolini réplica... - Page 2 Img_2155

Shakos

Messages : 35
Date d'inscription : 14/08/2020
Age : 60
Localisation : Darvoy

Revenir en haut Aller en bas

Post Pasolini réplica... - Page 2 Empty Re: Post Pasolini réplica...

Message  Pilou Jeu 4 Fév 2021 - 9:36

Très bon boulot! Shocked
Y avait pas moyen de trouver des étriers correspondants à la fourche? Rolling Eyes
Ça sent bon pour la suite, j'espère que la bête sera prête dans les temps! Very Happy
Bon courage! Wink
Pilou
Pilou

Messages : 2786
Date d'inscription : 08/06/2010
Age : 38
Localisation : Nantes

Revenir en haut Aller en bas

Post Pasolini réplica... - Page 2 Empty Re: Post Pasolini réplica...

Message  Shakos Jeu 4 Fév 2021 - 10:36

Pilou a écrit:Très bon boulot! Shocked
Y avait pas moyen de trouver des étriers correspondants à la fourche? Rolling Eyes
Ça sent bon pour la suite, j'espère que la bête sera prête dans les temps! Very Happy
Bon courage! Wink

Peut être, mais, déjà il faut trouver les disques qui vont bien, après, entre les déports et diamètres différents c'est toujours la galère …

Shakos

Messages : 35
Date d'inscription : 14/08/2020
Age : 60
Localisation : Darvoy

Revenir en haut Aller en bas

Post Pasolini réplica... - Page 2 Empty Re: Post Pasolini réplica...

Message  Shakos Sam 6 Fév 2021 - 18:12

Hello la troupe...

Finalement Pasolini silhouette ce sera, après délibération familiale, une Saarinen silhouette., les carénages doivent arriver semaine prochaine.

Mais bon, Saarinen ou pas, j'en ai jamais vu, alors ne n'ai pas les codes couleurs.
J'ai bien vu  qu'il y avait pas mal de noir satiné mais quid du rouge, ça ressemble sur les photo à du mat.

Vous m'avez compris, si vous avez des info sur les codes couleur, je suis preneur.

Avancement et planning du projet:
19/02 fin du montage a blanc
26/02 démontage et soudures du cadre.
05/03 fin des peintures époxy cadre/moteur et peut être carénages
12/03 fin du remontage et dépose de la brèle chez le fabriquant d'échappement
26/03 récupération de la machine avec les pots
09/04 fin remontage et démarrage.

Ensuite, trouver un circuit pour essayer
01/05 Laverniac

Shakos

Messages : 35
Date d'inscription : 14/08/2020
Age : 60
Localisation : Darvoy

Revenir en haut Aller en bas

Post Pasolini réplica... - Page 2 Empty Re: Post Pasolini réplica...

Message  dom Sam 6 Fév 2021 - 21:20

Es ce que ça , ça peut t'aider  What a Face

Post Pasolini réplica... - Page 2 Captur18
dom
dom

Messages : 6853
Date d'inscription : 24/03/2010
Age : 56
Localisation : BRETAGNE

Revenir en haut Aller en bas

Post Pasolini réplica... - Page 2 Empty Re: Post Pasolini réplica...

Message  Pilou Lun 8 Fév 2021 - 12:19

Si le planning est respecté, tu finis même large en avance!! Chapeau! Very Happy
Pilou
Pilou

Messages : 2786
Date d'inscription : 08/06/2010
Age : 38
Localisation : Nantes

Revenir en haut Aller en bas

Post Pasolini réplica... - Page 2 Empty Re: Post Pasolini réplica...

Message  Shakos Lun 8 Fév 2021 - 15:06

En fait, ça va vite pasque ça fait plus d'un ans que je cogite tout ça, donc je savais déjà ce qu'il me fallait, et comment ça allait se mettre en place.

La galére va être de régler la carburation, comme je ne peux rouler que sur circuit ça risque de mettre du temps.

Mais...
Normalement les carbus a dépression sont conçus pour avoir une vitesse d'air constante, donc pas de réglage nécessaire.
Mais quand même, les normes anti pollution imposaient des réglages trés pauvres, alors un kit dynojet st 3 devrait remettre ça d'aplomb (dans ce kit, il n'y a que des gicleurs et aiguilles).

Shakos

Messages : 35
Date d'inscription : 14/08/2020
Age : 60
Localisation : Darvoy

Revenir en haut Aller en bas

Post Pasolini réplica... - Page 2 Empty Re: Post Pasolini réplica...

Message  Breiznelli Mar 9 Fév 2021 - 15:55

Pour le rouge, demande à Fifi, la sienne est dans cette couleur Wink Wink
Breiznelli
Breiznelli

Messages : 4013
Date d'inscription : 18/10/2010
Age : 58
Localisation : Plougastel Daoulas

Revenir en haut Aller en bas

Post Pasolini réplica... - Page 2 Empty Re: Post Pasolini réplica...

Message  Shakos Mar 9 Fév 2021 - 17:14

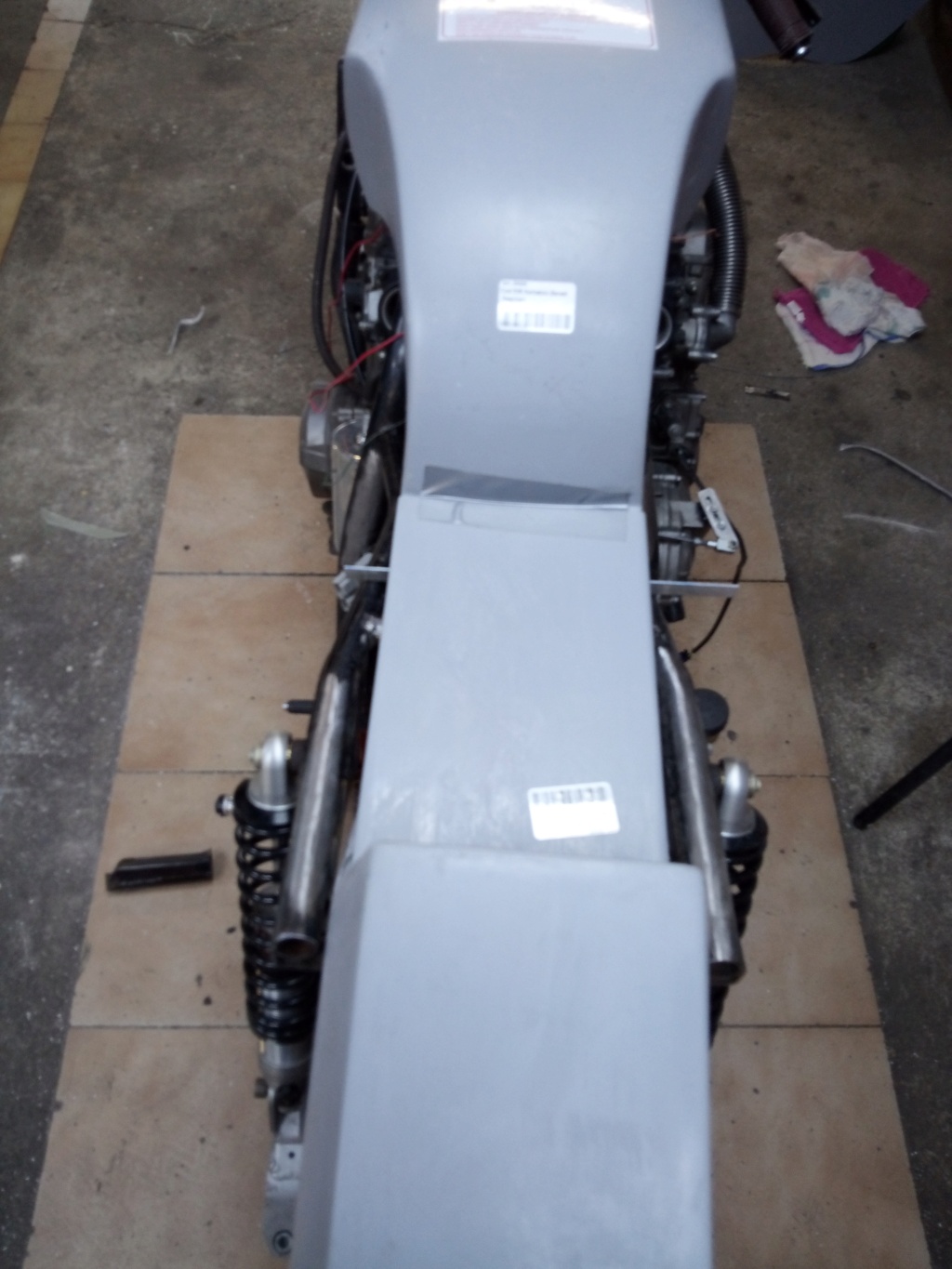

Dagadain, les plastiques sont arrivés.

Post Pasolini réplica... - Page 2 Img_2159

Post Pasolini réplica... - Page 2 Img_2158

Post Pasolini réplica... - Page 2 Img_2157

Le carénage, je pourrais le laisser tel quel, mais je vais l'élargir de 5 cm, les fourches modernes sont bcp plus large que celle de 1972.

Le bidon, j'ai du sérieusement l'entailler pour qu'il présente bien.

Bref, de la résine à faire.

La selle bah, oui elle fait 8 cm de moins qu'il ne faudrait, je vais prendre le partis de la positionner entre les 2 tubes ar, réduire la largeur du chassis ar serait sur le coup casse gueule. Mais bon je ne suis pas à l'abris d'un revirement de position...

Shakos

Messages : 35
Date d'inscription : 14/08/2020
Age : 60
Localisation : Darvoy

Breiznelli aime ce message

Revenir en haut Aller en bas

Post Pasolini réplica... - Page 2 Empty Re: Post Pasolini réplica...

Message  Shakos Mar 23 Fév 2021 - 17:52

Bon, Le cadre est parti à,la peinture, j'ai fait un peu de peinture noire satin pour pouvoir commencer le remontage et j'ai peint le moteur usine .

Des fois, ça rigole moinss

Post Pasolini réplica... - Page 2 Img_2167

La colonne de direction est trop courte
Yala, je coupe, j'enmanche une piéce  avec  queues de centrage (la colonne est creuse en dedans) et je pointe et soude le tout

Merdoume; la colonne est en nalu tetedebite

Alors je colle au quick metal la piéce dans la colonne alu et je goupille
(alors, j'ai du acheter: goupilles + elésoir + foret

et puis je chapotte le tout avec un tube acier, coupé en deux et souder en place pour assurer un serrage de matamort

Post Pasolini réplica... - Page 2 Img_2165

Regardez le moteur Benelli usine Very Happy Very Happy Very Happy Very Happy
Comment je vais me mettre au tas mettre minable les Ducat

Post Pasolini réplica... - Page 2 Img_2166

Je ne vous avais pas montré le poste de pilotage.

Post Pasolini réplica... - Page 2 Img_2161

Shakos

Messages : 35
Date d'inscription : 14/08/2020
Age : 60
Localisation : Darvoy

Revenir en haut Aller en bas

Post Pasolini réplica... - Page 2 Empty Re: Post Pasolini réplica...

Message  dom Mar 23 Fév 2021 - 18:17

c' est bien beau tout ça  drunken
dom
dom

Messages : 6853
Date d'inscription : 24/03/2010
Age : 56
Localisation : BRETAGNE

Revenir en haut Aller en bas

Post Pasolini réplica... - Page 2 Empty Re: Post Pasolini réplica...

Message  Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 2 sur 3 Précédent  1, 2, 3  Suivant

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
