photo du montage de mes feux additionnel sur ma TRK

Page 1 sur 2 1, 2  Suivant

Aller en bas

photo du montage de mes feux additionnel sur ma TRK Empty photo du montage de mes feux additionnel sur ma TRK

Message  rescue85 le Ven 12 Avr 2019 - 7:47

Bonjour,

Voici des photos de ma Belle avec de nouveau feux, un peu plus baroudeuse NON ?

photo du montage de mes feux additionnel sur ma TRK Photo_15

photo du montage de mes feux additionnel sur ma TRK Photo_14

photo du montage de mes feux additionnel sur ma TRK Photo_16

photo du montage de mes feux additionnel sur ma TRK Tuto_211

photo du montage de mes feux additionnel sur ma TRK Tuto_311

photo du montage de mes feux additionnel sur ma TRK Photo_17





rescue85
rescue85

Messages : 511
Date d'inscription : 02/12/2018
Age : 42
Localisation : Celles sur Belle

Revenir en haut Aller en bas

photo du montage de mes feux additionnel sur ma TRK Empty Re: photo du montage de mes feux additionnel sur ma TRK

Message  RV le Ven 12 Avr 2019 - 16:58

Sympa le montage.
l'Inter était fourni avec les feux ?
Je dois changer le mien , il prend l'eau , pas cool .
RV
RV

Messages : 272
Date d'inscription : 31/05/2018
Age : 57
Localisation : Oullins

Revenir en haut Aller en bas

photo du montage de mes feux additionnel sur ma TRK Empty Re: photo du montage de mes feux additionnel sur ma TRK

Message  rescue85 le Ven 12 Avr 2019 - 19:13

Salut RV,

Oui inter vendu avec, mais je pense le changer, car il me parait pas top, je regarde a droite a gauche sur différents site, mais je pense adapter celui de la triumph tiger , a suivre
rescue85
rescue85

Messages : 511
Date d'inscription : 02/12/2018
Age : 42
Localisation : Celles sur Belle

Revenir en haut Aller en bas

photo du montage de mes feux additionnel sur ma TRK Empty Re: photo du montage de mes feux additionnel sur ma TRK

Message  RV le Sam 13 Avr 2019 - 13:14

[Vous devez être inscrit et connecté pour voir ce lien]

Moi j'ai trouvé celui ci sur Amazon, je l'attend
RV
RV

Messages : 272
Date d'inscription : 31/05/2018
Age : 57
Localisation : Oullins

Revenir en haut Aller en bas

photo du montage de mes feux additionnel sur ma TRK Empty Re: photo du montage de mes feux additionnel sur ma TRK

Message  Olivier_Trail le Sam 13 Avr 2019 - 15:20

Sympa RV en effet. Quid de l efficacité de nuit car je trouve que meme en reglant le faisceau plus haut que d’origine, la X n éclaire pas trop la nuit?
Olivier_Trail
Olivier_Trail

Messages : 116
Date d'inscription : 27/02/2019
Age : 50
Localisation : Grenoble

Revenir en haut Aller en bas

photo du montage de mes feux additionnel sur ma TRK Empty Re: photo du montage de mes feux additionnel sur ma TRK

Message  rescue85 le Sam 13 Avr 2019 - 16:21

Salut,

a la même idée RV, voici le lien du miens sur aliexpress :

[Vous devez être inscrit et connecté pour voir ce lien]

Pour l’éclairage, vraiment au top, essayer ce matin a 6 h pour ma prise de garde, vraiment génial, pas besoin des pleins phare, éclairage blanc, vraiment loin et large, pour moi que du bonheur
rescue85
rescue85

Messages : 511
Date d'inscription : 02/12/2018
Age : 42
Localisation : Celles sur Belle

Revenir en haut Aller en bas

photo du montage de mes feux additionnel sur ma TRK Empty Re: photo du montage de mes feux additionnel sur ma TRK

Message  les marluches le Sam 13 Avr 2019 - 20:26

rescue85 a écrit:

Pour l’éclairage, vraiment au top, essayer ce matin a 6 h pour ma prise de garde, vraiment génial, pas besoin des pleins phare, éclairage blanc, vraiment loin et large, pour moi que du bonheur

attention les éclairage additionnel sont interdit en mode "code" il doivent fonctionner seulement en "plein phare" et se couper automatiquement quand tu passe en code Wink
Seul sont autorisé les anti brouillard si il y a du brouillard , sinon c'est interdit
les marluches
les marluches

Messages : 3131
Date d'inscription : 01/05/2011
Age : 62
Localisation : Adissan (34)

http://www.lesmarluches.com

Revenir en haut Aller en bas

photo du montage de mes feux additionnel sur ma TRK Empty Re: photo du montage de mes feux additionnel sur ma TRK

Message  rescue85 le Dim 14 Avr 2019 - 6:15

Salut,

Merci pour l'info, j'aimerai bien les coupler au plein phare, mais pas assez expert en électricité pour le faire, mais je les utiles vraiment sans gêner les autre, dés que je voie une voiture au loin je coupe directement les feux additionnelle.J'aime pas prendre les pleins phare dans les yeux, alors j’évite de le faire au autre, encore merci pour l'info, et si je trouve un expert pour me les brancher en direct sur les plein phare je vs tiens au courant.pour le montage
rescue85
rescue85

Messages : 511
Date d'inscription : 02/12/2018
Age : 42
Localisation : Celles sur Belle

Revenir en haut Aller en bas

photo du montage de mes feux additionnel sur ma TRK Empty Re: photo du montage de mes feux additionnel sur ma TRK

Message  les marluches le Dim 14 Avr 2019 - 7:50

un coup de google

photo du montage de mes feux additionnel sur ma TRK Schema_de_branchement_phares_additionnels_et_anti_brouillard_700x700
les marluches
les marluches

Messages : 3131
Date d'inscription : 01/05/2011
Age : 62
Localisation : Adissan (34)

http://www.lesmarluches.com

Revenir en haut Aller en bas

photo du montage de mes feux additionnel sur ma TRK Empty Re: photo du montage de mes feux additionnel sur ma TRK

Message  rescue85 le Dim 14 Avr 2019 - 13:24

Merci pour le schéma.
rescue85
rescue85

Messages : 511
Date d'inscription : 02/12/2018
Age : 42
Localisation : Celles sur Belle

Revenir en haut Aller en bas

photo du montage de mes feux additionnel sur ma TRK Empty Re: photo du montage de mes feux additionnel sur ma TRK

Message  cricri-reaction le Dim 14 Avr 2019 - 18:26

Mais sinon, personne ne sait qu'il y aune prise "accessoire" sur l'avant gauche de la moto ?
Avec 3 fils : 1 + permanent, 1 + après contact et une masse.
Et c'est dans le manuel.... Va falloir le consulter, hein les possesseurs de TRK !
cricri-reaction
cricri-reaction

Messages : 2142
Date d'inscription : 16/12/2011
Age : 52
Localisation : st ouen l'aumone 95

Revenir en haut Aller en bas

photo du montage de mes feux additionnel sur ma TRK Empty Re: photo du montage de mes feux additionnel sur ma TRK

Message  rescue85 le Dim 14 Avr 2019 - 18:31

Salut cricri,

Merci pour l'info, mais déjà au courant, simplement je suis nul en électricité et pas envi de faire une connerie, il me faut juste un schéma clair et simple a comprendre afin de le faire moi même ( si possible lol! lol! )
rescue85
rescue85

Messages : 511
Date d'inscription : 02/12/2018
Age : 42
Localisation : Celles sur Belle

Revenir en haut Aller en bas

photo du montage de mes feux additionnel sur ma TRK Empty Re: photo du montage de mes feux additionnel sur ma TRK

Message  cricri-reaction le Dim 14 Avr 2019 - 20:32

Oui, justement. Quoi de plus simple qu'une prise à brancher ?
As tu, au moins, ouvert ton manuel pour tout lire ? Tout y est indiqué. Avec photos et tout
cricri-reaction
cricri-reaction

Messages : 2142
Date d'inscription : 16/12/2011
Age : 52
Localisation : st ouen l'aumone 95

Revenir en haut Aller en bas

photo du montage de mes feux additionnel sur ma TRK Empty Re: photo du montage de mes feux additionnel sur ma TRK

Message  rescue85 le Lun 15 Avr 2019 - 6:22

Simple pour celui qui a un peu de connaissance en électricité ,j'ai lu le manuel et les pages, 3-17, 8-4 simplement schéma électrique, et les photos quels page ?
rescue85
rescue85

Messages : 511
Date d'inscription : 02/12/2018
Age : 42
Localisation : Celles sur Belle

Revenir en haut Aller en bas

photo du montage de mes feux additionnel sur ma TRK Empty Re: photo du montage de mes feux additionnel sur ma TRK

Message  RV le Lun 15 Avr 2019 - 14:35

Je viens de relire le manuel, pas vu de photos,
Je ne voudrais pas contredire Cricri, mais la seule prise accessoires que j'ai vu, est la prise USB, c'est pas là dessus que je vais câbler mes auxiliaires.
Juste bon pour tél ou gps.
RV
RV

Messages : 272
Date d'inscription : 31/05/2018
Age : 57
Localisation : Oullins

Revenir en haut Aller en bas

photo du montage de mes feux additionnel sur ma TRK Empty Re: photo du montage de mes feux additionnel sur ma TRK

Message  Olivier_Trail le Lun 15 Avr 2019 - 19:36

Pas de photos non plus de mon coté, seul un schéma illisible, pas non plus de prise supplémentaire sur la X
Olivier_Trail
Olivier_Trail

Messages : 116
Date d'inscription : 27/02/2019
Age : 50
Localisation : Grenoble

Revenir en haut Aller en bas

photo du montage de mes feux additionnel sur ma TRK Empty Re: photo du montage de mes feux additionnel sur ma TRK

Message  patrice91 le Lun 13 Mai 2019 - 14:50

cricri-reaction a écrit:Mais sinon, personne ne sait qu'il y aune prise "accessoire" sur l'avant gauche de la moto ?
Avec 3 fils : 1 + permanent, 1 + après contact et une masse.
Et c'est dans le manuel.... Va falloir le consulter, hein les possesseurs de TRK !

J'ai consulté le manuel et n'ai rien trouvé sur une prise accessoire à l'avant de la moto. Tu pourrais nous préciser où elle se trouve ou le numéro de page y faisant référence dans le manuel ? Merci
patrice91
patrice91

Messages : 25
Date d'inscription : 06/05/2019
Age : 66
Localisation : 91460 - Marcoussis

Revenir en haut Aller en bas

photo du montage de mes feux additionnel sur ma TRK Empty Re: photo du montage de mes feux additionnel sur ma TRK

Message  Mogui le Jeu 16 Mai 2019 - 18:04

De mon côté je suis en train d’installer des feux additionnels en ce moment et j’ai décidé de me baser sur le faisceau de service (fusible 15 ampères, il est alimenté uniquement après contact). C’est à dire celui qui va jusqu’à la prise usb.
La bonne nouvelle c’est que la prise usb est branché via une prise accessoire et qu’on peut s’y brancher sans couper le faisceau.
On le trouve derrière le carénage sur le flanc gauche et il est relativement aisé de câbler les deux phares si ils sont installés sur lés crash bars.
Mogui
Mogui

Messages : 71
Date d'inscription : 26/03/2019
Age : 31
Localisation : Strasbourg

Revenir en haut Aller en bas

photo du montage de mes feux additionnel sur ma TRK Empty Re: photo du montage de mes feux additionnel sur ma TRK

Message  patrice91 le Jeu 16 Mai 2019 - 19:26

Je suppose que tu mets un relais 12 V ?
patrice91
patrice91

Messages : 25
Date d'inscription : 06/05/2019
Age : 66
Localisation : 91460 - Marcoussis

Revenir en haut Aller en bas

photo du montage de mes feux additionnel sur ma TRK Empty Re: photo du montage de mes feux additionnel sur ma TRK

Message  rescue85 le Jeu 16 Mai 2019 - 19:42

Salut Mogui,

Des photos peu être ? mais tu les branches avec un inter a part ou sur le commando d'origine des pleins phares ?
rescue85
rescue85

Messages : 511
Date d'inscription : 02/12/2018
Age : 42
Localisation : Celles sur Belle

Revenir en haut Aller en bas

photo du montage de mes feux additionnel sur ma TRK Empty Re: photo du montage de mes feux additionnel sur ma TRK

Message  Mogui le Sam 18 Mai 2019 - 7:20

Je suppose que tu mets un relais 12 V ?
J'ai fais le choix de m'en passer : j'ai deux feux de 10 watts chacun, j'ai parié sur le fait que ca passerait sans problème sur le circuit 15A de service. Et c'est le cas Smile

Des photos peu être ? mais tu les branches avec un inter a part ou sur le commando d'origine des pleins phares ?
Les deux mon capitaine ! Lors de l'achat, j'avais fait monter des feux additionnels (de merde) par mon concessionnaire et j'avais demandé qu'ils soient liés au plein phares. Au final les deux phares étaient reliés sur la cosse d'alimentation de l'ampoule plein phares et ca marchait très bien.

Au moment de mettre d'autres feux, j'ai décidé de passer sur un interrupteur, et ca donne ca :

photo du montage de mes feux additionnel sur ma TRK 19-05-13
photo du montage de mes feux additionnel sur ma TRK 19-05-14

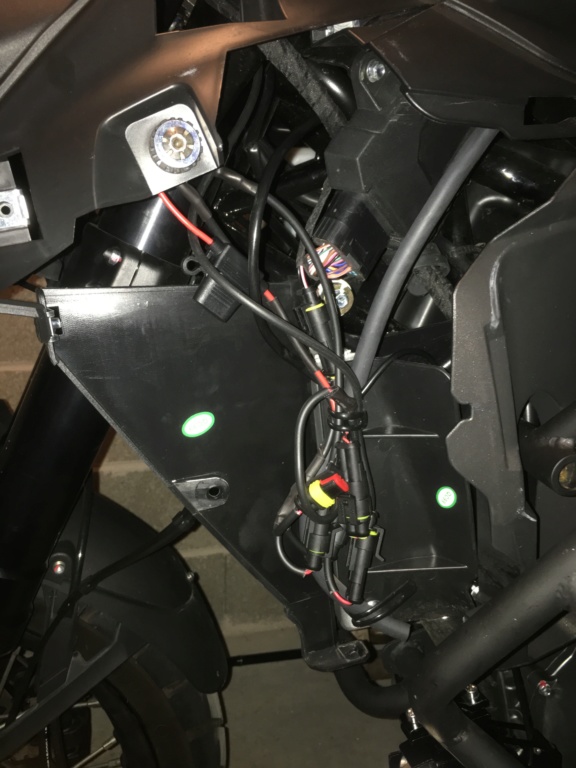

photo du montage de mes feux additionnel sur ma TRK 19-05-15

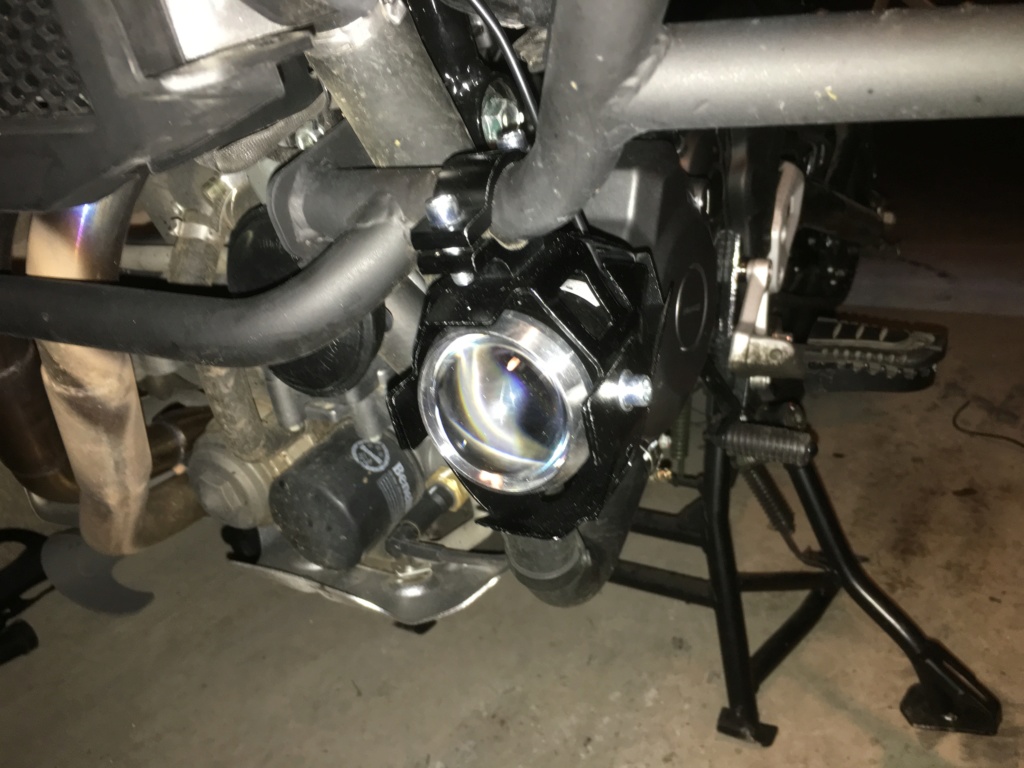

photo du montage de mes feux additionnel sur ma TRK 19-05-17
photo du montage de mes feux additionnel sur ma TRK 19-05-16
photo du montage de mes feux additionnel sur ma TRK 19-05-18
photo du montage de mes feux additionnel sur ma TRK 19-05-19

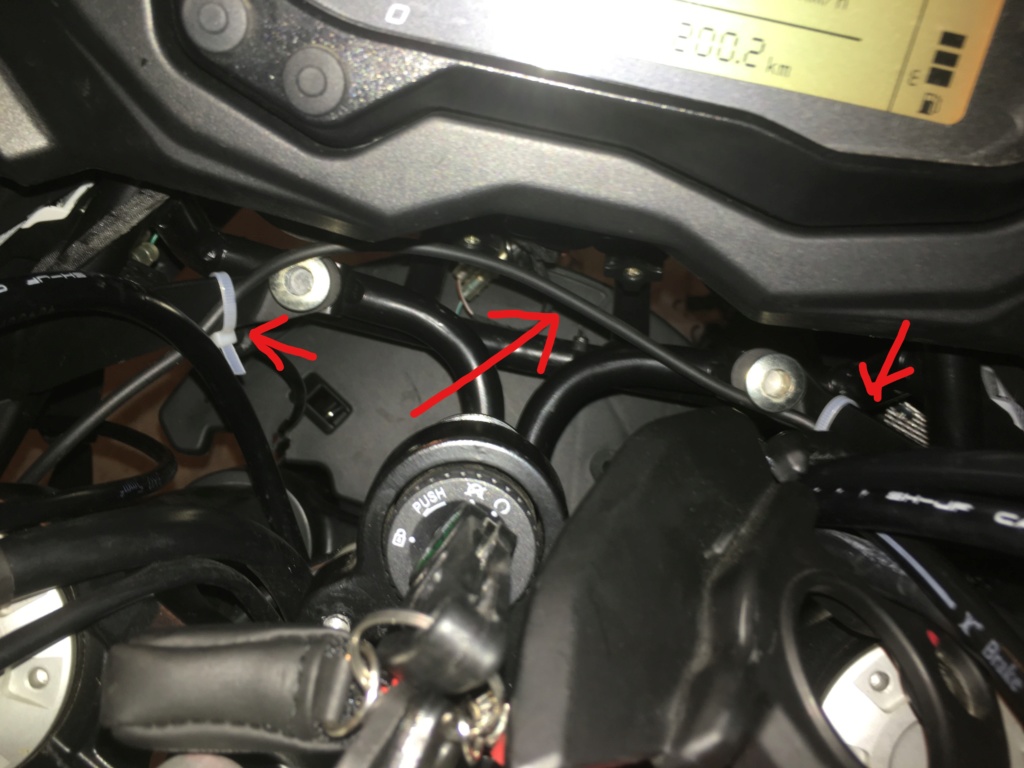

photo du montage de mes feux additionnel sur ma TRK Inked110
Mogui
Mogui

Messages : 71
Date d'inscription : 26/03/2019
Age : 31
Localisation : Strasbourg

Revenir en haut Aller en bas

photo du montage de mes feux additionnel sur ma TRK Empty Re: photo du montage de mes feux additionnel sur ma TRK

Message  RV le Dim 19 Mai 2019 - 6:54

Salut, tu as trois fils sur cet inter!
Comment l'as tu branché ?
RV
RV

Messages : 272
Date d'inscription : 31/05/2018
Age : 57
Localisation : Oullins

Revenir en haut Aller en bas

photo du montage de mes feux additionnel sur ma TRK Empty Re: photo du montage de mes feux additionnel sur ma TRK

Message  Mogui le Dim 19 Mai 2019 - 9:07

photo du montage de mes feux additionnel sur ma TRK E2bea710

A noter que j’ai pas réussi à mettre l’interrupteur sur le guidon car c’est pas le bon diamètre.
Du coups j’ai bricolé et je l’ai mis sur le caoutchouc du rétroviseur et je trouve l’emplacement sympa finalement 🙂
Mogui
Mogui

Messages : 71
Date d'inscription : 26/03/2019
Age : 31
Localisation : Strasbourg

Revenir en haut Aller en bas

photo du montage de mes feux additionnel sur ma TRK Empty Re: photo du montage de mes feux additionnel sur ma TRK

Message  RV le Lun 20 Mai 2019 - 10:08

Voilà se que j'ai actuellement comme branchement.
Avec mon nouveau interrupteur, j'ai mis le fils noir a la masse, et mon fusible a cramé. photo du montage de mes feux additionnel sur ma TRK Schema10
RV
RV

Messages : 272
Date d'inscription : 31/05/2018
Age : 57
Localisation : Oullins

Revenir en haut Aller en bas

photo du montage de mes feux additionnel sur ma TRK Empty Re: photo du montage de mes feux additionnel sur ma TRK

Message  RV le Lun 20 Mai 2019 - 10:24

photo du montage de mes feux additionnel sur ma TRK Screen15

Je le suis trompé de schéma
C'est celui-ci que j'ai fait.
En mettant mon inter, entre borne 85 et bornes plus de plein phare.
RV
RV

Messages : 272
Date d'inscription : 31/05/2018
Age : 57
Localisation : Oullins

Revenir en haut Aller en bas

photo du montage de mes feux additionnel sur ma TRK Empty Re: photo du montage de mes feux additionnel sur ma TRK

Message  Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 1 sur 2 1, 2  Suivant

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
