Benelli 500 Quattro 76

Page 3 sur 10 Précédent  1, 2, 3, 4, 5, 6, 7, 8, 9, 10  Suivant

Aller en bas

Benelli 500 Quattro 76 - Page 3 Empty Re: Benelli 500 Quattro 76

Message  hsr 59 le Mar 1 Jan 2013 - 20:18

tu peut aller voir sur le site 3 A.S racing pour les outils
hsr 59
hsr 59

Messages : 214
Date d'inscription : 14/01/2012
Age : 57
Localisation : steenvoorde

Revenir en haut Aller en bas

Benelli 500 Quattro 76 - Page 3 Empty Re: Benelli 500 Quattro 76

Message  scalpv le Sam 5 Jan 2013 - 18:30

aujourd'hui vidange

Benelli 500 Quattro 76 - Page 3 Dsc01911

avec toujours ce type de joint inventé par un grand psychopathe
crépine propre pas de déchet, huile dégueulasse


sous la culotte:
Benelli 500 Quattro 76 - Page 3 Dsc01912

scalpv
scalpv

Messages : 5981
Date d'inscription : 25/05/2010
Age : 51
Localisation : Paname

http://tre-4-tornado.blogspot.com/

Revenir en haut Aller en bas

Benelli 500 Quattro 76 - Page 3 Empty Re: Benelli 500 Quattro 76

Message  JH42 le Sam 5 Jan 2013 - 18:36

putain, j'imagine demain la pollution de la Seine ... "un pétrolier aurait dégazé au large" ... Wink
et donc on voit bien que ton embrayage est humide, comme sur la 750 Sei, alors que sur la 900 Sei il est à sec ... un jour il faudra qu'on m'explique pourquoi ? (BRT ?)

_________________
Benelli 500 Quattro 76 - Page 3 Cromwell
JH42
JH42
Modérateur
Modérateur

Messages : 6808
Date d'inscription : 13/06/2009
Age : 65
Localisation : Le Chambon sur Lignon 43

Revenir en haut Aller en bas

Benelli 500 Quattro 76 - Page 3 Empty Re: Benelli 500 Quattro 76

Message  BRT le Dim 6 Jan 2013 - 7:51

Surpris que tu ne saches pas çà Evil or Very Mad Comme tout le monde le sais, les multis de chez Benelli ont été pompés sur le 500 Four Honda (plusieurs versions à cet état de fait) D'abord le Quattro avec le même embrayage que la Honda, puis le 750 sei avec le même mais avec env 70 cv, le pauvre est un peu limite avant le patinage (artistique). Une des raisons qui empêche de mettre de l'huile de synthèse d'ailleurs. Avec ses 80 cv et un couple plus important, la 900 se retrouve toujours avec la même taille d'embrayage. Pour ne pas patiner, l'obligation de renforcer les ressorts aurait conduit à avoir une commande impossible à manipuler. Donc rendant le passage à l'embrayage à sec obligatoire. CQFD
C'est ce que j'ai fait sur la Garuda, sur un carter moteur d'origine 750, j'ai adapté un embrayage à sec de 900. Malgré l'augmentation de puissance, l'embrayage ne patine pas et le levier est tout tout doux bounce Houaff !
Voili, voilà

BRT

Messages : 556
Date d'inscription : 14/03/2011
Age : 67

Revenir en haut Aller en bas

Benelli 500 Quattro 76 - Page 3 Empty Re: Benelli 500 Quattro 76

Message  JH42 le Dim 6 Jan 2013 - 8:57

ok, parce qu'il n'y avait pas la place d'augmenter le nombre de disques ou leur diamètre, sans doute, et ça restait l'embrayage d'une 500 somme toute.
à propos de l'huile de boite moderne sur les anciennes, j'ai eu des embrayages qui patinaient sur mes H2, j'ai changé les ressorts, les disques ... et ça patinait.
et j'ai remplacé l'huile de boite moderne par de l'huile moteur minérale à 2€ le litre de chez bricomarché et ça ne patine plus !

_________________
Benelli 500 Quattro 76 - Page 3 Cromwell
JH42
JH42
Modérateur
Modérateur

Messages : 6808
Date d'inscription : 13/06/2009
Age : 65
Localisation : Le Chambon sur Lignon 43

Revenir en haut Aller en bas

Benelli 500 Quattro 76 - Page 3 Empty Re: Benelli 500 Quattro 76

Message  BRT le Dim 6 Jan 2013 - 9:38

Cétouçakej'tédit Smile
Il restait une autre solution, c'est la commande hydraulique mais au moment de l'élaboration de la 900 sortie en 1978, je ne l'avais pas encore inventée affraid Komenkislapète le vieux.

BRT

Messages : 556
Date d'inscription : 14/03/2011
Age : 67

Revenir en haut Aller en bas

Benelli 500 Quattro 76 - Page 3 Empty Re: Benelli 500 Quattro 76

Message  scalpv le Dim 6 Jan 2013 - 9:40

JH42 a écrit:putain, j'imagine demain la pollution de la Seine ... "un pétrolier aurait dégazé au large" ... Wink
et donc on voit bien que ton embrayage est humide, comme sur la 750 Sei, alors que sur la 900 Sei il est à sec ... un jour il faudra qu'on m'explique pourquoi ? (BRT ?)

c'est la chaine primaire, l'embrayage est un peu plus haut sur la droite.

je vais mettre une huile bas de gamme alors!

scalpv
scalpv

Messages : 5981
Date d'inscription : 25/05/2010
Age : 51
Localisation : Paname

http://tre-4-tornado.blogspot.com/

Revenir en haut Aller en bas

Benelli 500 Quattro 76 - Page 3 Empty Re: Benelli 500 Quattro 76

Message  JH42 le Dim 6 Jan 2013 - 9:53

pas forcément, penses que sur un 4 temps l'huile sert à autre chose qu'à l'embrayage et la boite !
et ah oui c'est la chaine HY-VO sans rouleau qu'on voit ! c'est mieux visible sur l'écran de l'ordi que sur l'iPad !
un lien intéressant au plan logistique métrologie : http://www.passion-yzf.net/t650-je-refais-un-moteur

_________________
Benelli 500 Quattro 76 - Page 3 Cromwell
JH42
JH42
Modérateur
Modérateur

Messages : 6808
Date d'inscription : 13/06/2009
Age : 65
Localisation : Le Chambon sur Lignon 43

Revenir en haut Aller en bas

Benelli 500 Quattro 76 - Page 3 Empty Re: Benelli 500 Quattro 76

Message  scalpv le Dim 6 Jan 2013 - 18:38

bien documenté
c'est galère de prendre des photos quand on a les mains dans la crasse...
scalpv
scalpv

Messages : 5981
Date d'inscription : 25/05/2010
Age : 51
Localisation : Paname

http://tre-4-tornado.blogspot.com/

Revenir en haut Aller en bas

Benelli 500 Quattro 76 - Page 3 Empty Re: Benelli 500 Quattro 76

Message  lo34 le Dim 6 Jan 2013 - 22:39

scalpv a écrit:bien documenté
c'est galère de prendre des photos quand on a les mains dans la crasse...

t'en a pas deux ?... What a Face
lo34
lo34

Messages : 7955
Date d'inscription : 18/10/2009
Age : 54
Localisation : 34230 Pouzols

Revenir en haut Aller en bas

Benelli 500 Quattro 76 - Page 3 Empty Re: Benelli 500 Quattro 76

Message  scalpv le Dim 13 Jan 2013 - 18:51

contrôle de la pompe à huile ok
je me suis rendu compte qu'un segment racleur était cassé, j'ai réussi à récupérer le bout.
cassé d'origine ou cassé lors du démontage? that is the question!
j'ai commencé à nettoyer les plans de joint pour virer ce qu'il en reste, c'est vraiment pas le truc le plus captivant à faire...
je vais bien reprendre les côtes pistons/segments pour voir si juste changement des segments ou si réalésage éventuel..
Bernard me conseille d'ouvrir le moulbif et à tout contrôler....il a bien raison, mais j'ai pas envie de le monter sur le balcon pale
restera à contrôler les disques d'embrayage.
scalpv
scalpv

Messages : 5981
Date d'inscription : 25/05/2010
Age : 51
Localisation : Paname

http://tre-4-tornado.blogspot.com/

Revenir en haut Aller en bas

Benelli 500 Quattro 76 - Page 3 Empty Re: Benelli 500 Quattro 76

Message  scalpv le Sam 19 Jan 2013 - 17:25

bon, sur les conseils du Laurent et du Bernard, je m'en suis allé visiter la Garenne Colombes où siège ondulex autrement connu sous le nom de rectif 2000.
ils me prennent le piston (mais pas pareil qu'au bois de Boulogne) et les voilà partis faire mes segments sur le champs.
1 h après je repartais avec les segments et joncs d'arrêt d'axe de piston
nickel

Benelli 500 Quattro 76 - Page 3 Wp_00017
scalpv
scalpv

Messages : 5981
Date d'inscription : 25/05/2010
Age : 51
Localisation : Paname

http://tre-4-tornado.blogspot.com/

Revenir en haut Aller en bas

Benelli 500 Quattro 76 - Page 3 Empty Re: Benelli 500 Quattro 76

Message  msay555 le Sam 19 Jan 2013 - 18:11

T'as pas pris les Plastigage verts ??? Par la même occasion ??? Razz Razz Razz
msay555
msay555

Messages : 2363
Date d'inscription : 26/02/2010
Age : 65
Localisation : La Rochelle

Revenir en haut Aller en bas

Benelli 500 Quattro 76 - Page 3 Empty Re: Benelli 500 Quattro 76

Message  scalpv le Sam 19 Jan 2013 - 18:50

non, je ne vais pas ouvrir le bas moteur. (pour l'instant)
si t'en veux, je peux t'en prendre
scalpv
scalpv

Messages : 5981
Date d'inscription : 25/05/2010
Age : 51
Localisation : Paname

http://tre-4-tornado.blogspot.com/

Revenir en haut Aller en bas

Benelli 500 Quattro 76 - Page 3 Empty Re: Benelli 500 Quattro 76

Message  Breiznelli le Sam 19 Jan 2013 - 23:43

Continue comme ça scalpv ! tu vas finir par y arriver ! Benelli 500 Quattro 76 - Page 3 Expressio141
Breiznelli
Breiznelli

Messages : 3938
Date d'inscription : 18/10/2010
Age : 58
Localisation : Plougastel Daoulas

Revenir en haut Aller en bas

Benelli 500 Quattro 76 - Page 3 Empty Re: Benelli 500 Quattro 76

Message  scalpv le Dim 20 Jan 2013 - 18:15

oui, y' a pas de raisons, n'importe qui peut y arriver.

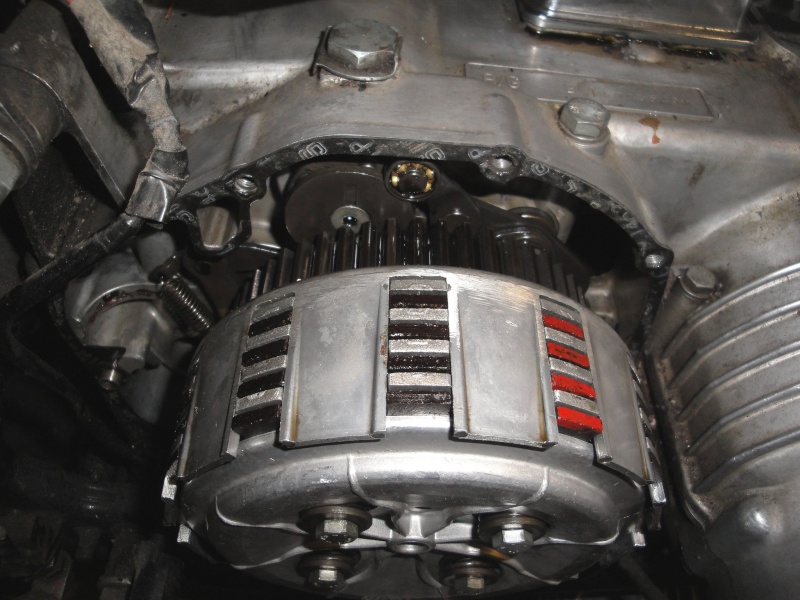

today, l'embrayage:

Benelli 500 Quattro 76 - Page 3 Dsc01913

Benelli 500 Quattro 76 - Page 3 Dsc01914

la noix un peu cassée au centre en haut..
Benelli 500 Quattro 76 - Page 3 Dsc01916

disques bons, presque neufs de marque surflex et ressorts bons itou
Benelli 500 Quattro 76 - Page 3 Dsc01917

j'ai bien avancé le plan de joint.
Benelli 500 Quattro 76 - Page 3 Dsc01918

et voilou
scalpv
scalpv

Messages : 5981
Date d'inscription : 25/05/2010
Age : 51
Localisation : Paname

http://tre-4-tornado.blogspot.com/

Revenir en haut Aller en bas

Benelli 500 Quattro 76 - Page 3 Empty Re: Benelli 500 Quattro 76

Message  JH42 le Dim 20 Jan 2013 - 18:28

pas mal, surtout sur un balcon ...
et tu as l'habitude de nous casser les noix !! Laughing

_________________
Benelli 500 Quattro 76 - Page 3 Cromwell
JH42
JH42
Modérateur
Modérateur

Messages : 6808
Date d'inscription : 13/06/2009
Age : 65
Localisation : Le Chambon sur Lignon 43

Revenir en haut Aller en bas

Benelli 500 Quattro 76 - Page 3 Empty Re: Benelli 500 Quattro 76

Message  scalpv le Ven 25 Jan 2013 - 17:08

le grand nettoyage continu......la mécanique c'est 92% de nettoyage.

petit coup de honoir, mettre beaucoup d'huile, tourner lentement

Benelli 500 Quattro 76 - Page 3 Dsc01919

Benelli 500 Quattro 76 - Page 3 Dsc01920

on peut presque manger sur les plans de joint ?

Benelli 500 Quattro 76 - Page 3 Dsc01921

Benelli 500 Quattro 76 - Page 3 Dsc01922

los pistones avec los nuevos segmentos

Benelli 500 Quattro 76 - Page 3 Dsc01923

bon, ça commençait à me gaver un peu c't'histoire de nettoyage

Benelli 500 Quattro 76 - Page 3 Dsc01924

Benelli 500 Quattro 76 - Page 3 Dsc01925
scalpv
scalpv

Messages : 5981
Date d'inscription : 25/05/2010
Age : 51
Localisation : Paname

http://tre-4-tornado.blogspot.com/

Revenir en haut Aller en bas

Benelli 500 Quattro 76 - Page 3 Empty Re: Benelli 500 Quattro 76

Message  Breiznelli le Ven 25 Jan 2013 - 17:13

On va pouvoir faire une belle revue tech avec toutes tes photos ! cheers
Breiznelli
Breiznelli

Messages : 3938
Date d'inscription : 18/10/2010
Age : 58
Localisation : Plougastel Daoulas

Revenir en haut Aller en bas

Benelli 500 Quattro 76 - Page 3 Empty Re: Benelli 500 Quattro 76

Message  lo34 le Ven 25 Jan 2013 - 19:40

Breiznelli a écrit:On va pouvoir faire une belle revue tech avec toutes tes photos ! cheers


c'est clair !!! cheers
lo34
lo34

Messages : 7955
Date d'inscription : 18/10/2009
Age : 54
Localisation : 34230 Pouzols

Revenir en haut Aller en bas

Benelli 500 Quattro 76 - Page 3 Empty Re: Benelli 500 Quattro 76

Message  JH42 le Ven 25 Jan 2013 - 20:10

@scalpv : en somme tu fais dans le honage ?

_________________
Benelli 500 Quattro 76 - Page 3 Cromwell
JH42
JH42
Modérateur
Modérateur

Messages : 6808
Date d'inscription : 13/06/2009
Age : 65
Localisation : Le Chambon sur Lignon 43

Revenir en haut Aller en bas

Benelli 500 Quattro 76 - Page 3 Empty Re: Benelli 500 Quattro 76

Message  scalpv le Ven 25 Jan 2013 - 20:18

vous êtes gentils lo et breiznelli, mais là c'est que du nettoyage, parce qu'au mieux j'aurais dû démonter les soupapes, vérifier le jeu aux guides, la longueur des ressorts, les joints de queues, roder les soupapes sur les sièges, nettoyer les conduits d'admission et d'échappement, faire surfacer la culasse parce que je sais pas ce qui s'est passé auprès des chambres de combustion du milieu .....
après vous ne verrez pas le bas moteur parce que je ne vais pas l'ouvrir alors qu'il faudrait aussi.
c'est la vie.
vivement qu'elle péte la salope.

@JH, j'ai honi!
scalpv
scalpv

Messages : 5981
Date d'inscription : 25/05/2010
Age : 51
Localisation : Paname

http://tre-4-tornado.blogspot.com/

Revenir en haut Aller en bas

Benelli 500 Quattro 76 - Page 3 Empty Re: Benelli 500 Quattro 76

Message  lo34 le Ven 25 Jan 2013 - 21:42

scalpv a écrit:vous êtes gentils lo et breiznelli, mais là c'est que du nettoyage, parce qu'au mieux j'aurais dû démonter les soupapes, vérifier le jeu aux guides, la longueur des ressorts, les joints de queues, roder les soupapes sur les sièges, nettoyer les conduits d'admission et d'échappement, faire surfacer la culasse parce que je sais pas ce qui s'est passé auprès des chambres de combustion du milieu .....
après vous ne verrez pas le bas moteur parce que je ne vais pas l'ouvrir alors qu'il faudrait aussi.
c'est la vie.
vivement qu'elle péte la salope.

@JH, j'ai honi!

"honi soit qui mal y pense" Laughing

pour ceux qui cherche à comprendre Wink :


La définition du honage provient du verbe anglais "to hone" qui signifiait à l’origine aiguiser ou affûter un objet sur une pierre ou une meule à aiguiser. Le honage est un procédé d'affinage de précision pour presque toutes les matières grâce auquel l'exactitude de mesure et de forme est grandement améliorée. Les applications les plus connues sont les surfaces de roulement de piston des cylindres de moteurs à combustion et composants de construction hydraulique. L’élimination de matière se fait au moyen de meules d’honage qui sont introduites dans l’alène de honage et dont on peut régler le diamètre. Pour prendre la pression d’alésage, l’alène de honage s’appuie sur des sabots contre la paroi à percer. L'alène de honage se déplace tant dans l'axe longitudinale que dans sa propre rotation. On reconnaît une surface ayant subi un honage le plus souvent à son meulage cruciforme typique. Celui-ci améliore les propriétés de glissement, étant donné que de l’huile peut être collectée dans les sillons minuscules. Par ailleurs, ce processus améliore la rotondité de la pièce à usiner de manière significative. Mais pour que les pierres de honage ne soient pas bouchées par la limaille et que les sabots ne soient pas « rongés » contre la paroi de perçage, on rince abondamment le processus de travail avec de l’huile spécifique pour honage.

lo34
lo34

Messages : 7955
Date d'inscription : 18/10/2009
Age : 54
Localisation : 34230 Pouzols

Revenir en haut Aller en bas

Benelli 500 Quattro 76 - Page 3 Empty Re: Benelli 500 Quattro 76

Message  les marluches le Ven 25 Jan 2013 - 21:47

lo34 a écrit:
scalpv a écrit:vous êtes gentils lo et breiznelli, mais là c'est que du nettoyage, parce qu'au mieux j'aurais dû démonter les soupapes, vérifier le jeu aux guides, la longueur des ressorts, les joints de queues, roder les soupapes sur les sièges, nettoyer les conduits d'admission et d'échappement, faire surfacer la culasse parce que je sais pas ce qui s'est passé auprès des chambres de combustion du milieu .....
après vous ne verrez pas le bas moteur parce que je ne vais pas l'ouvrir alors qu'il faudrait aussi.
c'est la vie.
vivement qu'elle péte la salope.

@JH, j'ai honi!

"honi soit qui mal y pense" Laughing

pour ceux qui cherche à comprendre Wink :


La définition du honage provient du verbe anglais "to hone" qui signifiait à l’origine aiguiser ou affûter un objet sur une pierre ou une meule à aiguiser. Le honage est un procédé d'affinage de précision pour presque toutes les matières grâce auquel l'exactitude de mesure et de forme est grandement améliorée. Les applications les plus connues sont les surfaces de roulement de piston des cylindres de moteurs à combustion et composants de construction hydraulique. L’élimination de matière se fait au moyen de meules d’honage qui sont introduites dans l’alène de honage et dont on peut régler le diamètre. Pour prendre la pression d’alésage, l’alène de honage s’appuie sur des sabots contre la paroi à percer. L'alène de honage se déplace tant dans l'axe longitudinale que dans sa propre rotation. On reconnaît une surface ayant subi un honage le plus souvent à son meulage cruciforme typique. Celui-ci améliore les propriétés de glissement, étant donné que de l’huile peut être collectée dans les sillons minuscules. Par ailleurs, ce processus améliore la rotondité de la pièce à usiner de manière significative. Mais pour que les pierres de honage ne soient pas bouchées par la limaille et que les sabots ne soient pas « rongés » contre la paroi de perçage, on rince abondamment le processus de travail avec de l’huile spécifique pour honage.


depuis que tu est passé chez les rouge, je te trouve bien interessé par la mécanique, ça doit être un signe lol!
les marluches
les marluches

Messages : 3131
Date d'inscription : 01/05/2011
Age : 62
Localisation : Adissan (34)

http://www.lesmarluches.com

Revenir en haut Aller en bas

Benelli 500 Quattro 76 - Page 3 Empty Re: Benelli 500 Quattro 76

Message  lo34 le Ven 25 Jan 2013 - 21:49

signe que je m'emmerde parce que je n'ai plus rien à réparer ?... What a Face
lo34
lo34

Messages : 7955
Date d'inscription : 18/10/2009
Age : 54
Localisation : 34230 Pouzols

Revenir en haut Aller en bas

Benelli 500 Quattro 76 - Page 3 Empty Re: Benelli 500 Quattro 76

Message  Contenu sponsorisé


Contenu sponsorisé


Revenir en haut Aller en bas

Page 3 sur 10 Précédent  1, 2, 3, 4, 5, 6, 7, 8, 9, 10  Suivant

Revenir en haut

- Sujets similaires


Permission de ce forum:
Vous ne pouvez pas répondre aux sujets dans ce forum
